Ryobi 2200W Metal Cut Off Saw MC-355 User Manual

1. Svarbi saugos informacija

Naudodami elektrinius įrankius, visada laikykitės pagrindinių saugos priemonių, kad sumažintumėte gaisro, elektros smūgio ir sužalojimo riziką. Prieš naudodami šį įrankį, atidžiai perskaitykite visas instrukcijas.

Bendrosios saugos taisyklės:

• Dėvėkite tinkamas asmenines apsaugos priemones (AAP) įskaitant apsauginius akinius, klausos apsaugą ir pirštines.
• Laikykite darbo vietą švarią ir gerai apšviestą. Netvarkingos arba tamsios vietos sukelia nelaimingus atsitikimus.
• Nenaudokite elektrinių įrankių sprogioje aplinkoje, pvz., esant degiems skysčiams, dujoms ar dulkėms.
• Saugokite vaikus ir pašalinius asmenis dirbant su elektriniu įrankiu. Dėl išsiblaškymo galite prarasti kontrolę.
• Ensure the tool is properly grounded and use only approved extension cords suitable for outdoor use if necessary.
• Venkite atsitiktinio paleidimo. Ensure the switch is in the off-position before plugging in or carrying the tool.
• Nepersistenkite. Visada stovėkite ant kojų ir laikykite pusiausvyrą.
• Pritvirtinkite ruošinį. Naudokite klamparba spaustuvus, kad ruošinys tvirtai laikytųsi.
• Use the lock-off switch and spark guard for enhanced user protection during operation.
• Atjunkite kištuką nuo maitinimo šaltinio prieš atlikdami bet kokius reguliavimo veiksmus, keisdami priedus arba padėdami elektrinius įrankius sandėliuoti.

2. Produktas baigtasview

The Ryobi 2200W Metal Cut Off Saw is a robust tool designed for precise cutting of various metal materials. Its powerful 2200W motor and 355 mm cutting capacity make it suitable for demanding tasks in workshops, construction sites, and for DIY projects. The durable construction and ergonomic design ensure reliable performance and comfortable operation.

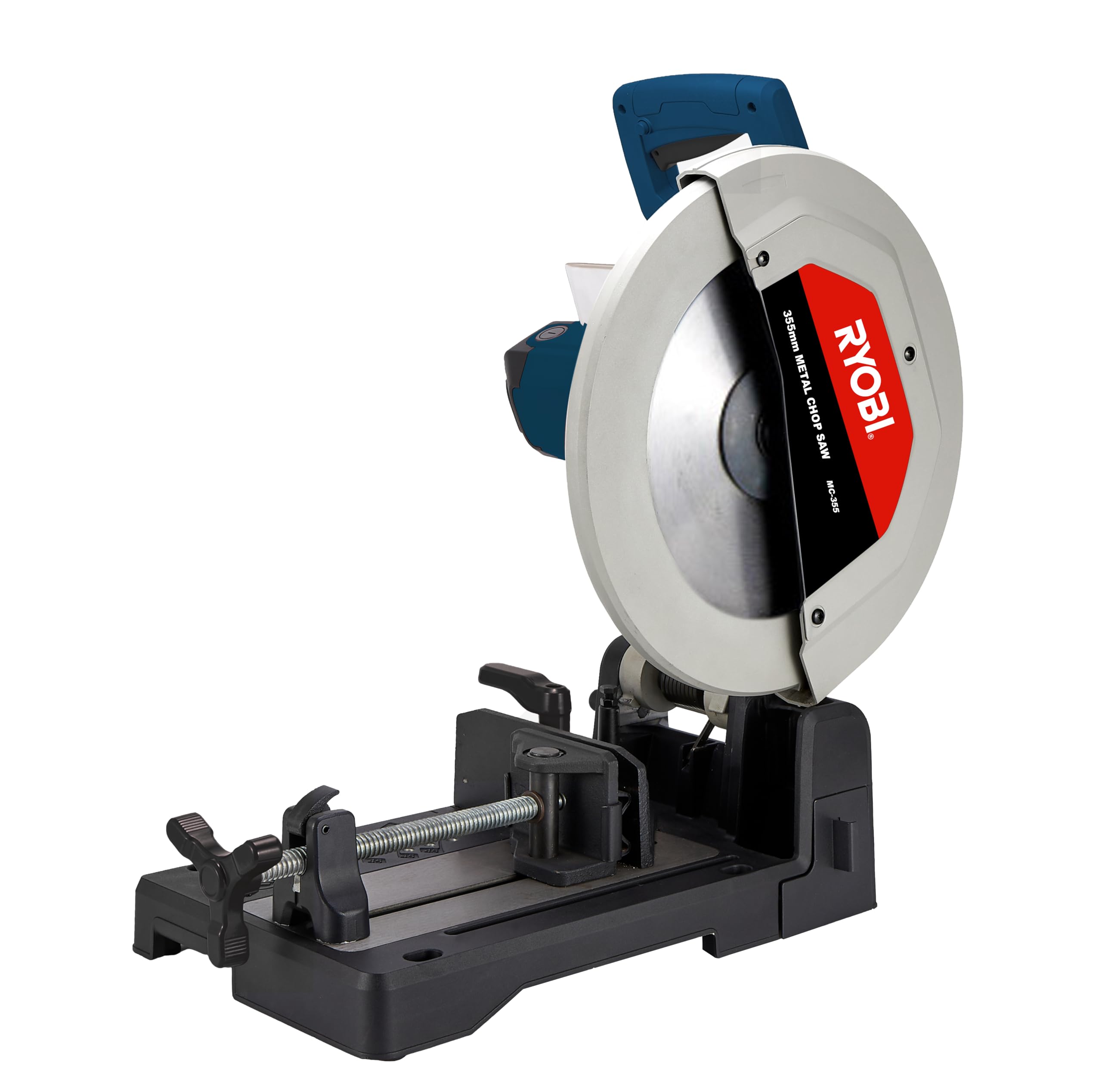

Vaizdo aprašymas: A three-quarter view of the Ryobi 2200W Metal Cut Off Saw. The saw features a large circular blade enclosed by a protective guard, with the Ryobi logo visible on the guard. The base includes a sturdy vise mechanism for securing workpieces and an adjustable fence. The motor housing and handle are visible at the rear, indicating its robust construction.

Pagrindinės funkcijos:

• Powerful 2200W motor for efficient cutting through metal.
• Large 355 mm cutting size for versatility in handling various materials.
• Durable construction designed to withstand rigorous use on job sites.
• Adjustable fence allows for precise and accurate cutting angles.
• Safety features such as a lock-off switch and spark guard for user protection.
• Ergonomiška rankena patogiam darbui.

3. Sąranka

3.1 Išpakavimas

• Carefully remove the cut-off saw and all accessories from the packaging.
• Patikrinkite įrankį, ar nėra kokių nors pažeidimų, atsiradusių transportavimo metu. Nenaudokite, jei jis pažeistas.
• Išsaugokite pakavimo medžiagas būsimam saugojimui ar transportavimui.

3.2 Surinkimas

• Padėkite pjūklą ant stabilaus, lygaus darbastalio arba stovo.
• Ensure the base is securely fastened to prevent movement during operation.
• Verify all bolts and fasteners are tight before use.

3.3 Darbo vietos paruošimas

• Darbo zonoje pašalinkite visas kliūtis ir užtikrinkite tinkamą apšvietimą.
• Ensure there is sufficient space for the workpiece and for safe operation.
• Position the saw so that sparks are directed away from flammable materials and personnel.

3.4 Peilio montavimas (jei neįdiegtas iš anksto)

• Always disconnect the saw from the power supply before changing blades.
• Lift the blade guard and use the provided wrench to loosen the arbor nut.
• Nuimkite seną peilį (jei yra) ir nuvalykite veleno flanšus.
• Install the new 355 mm abrasive cut-off wheel, ensuring the rotation arrow on the blade matches the direction of rotation indicated on the saw.
• Tighten the arbor nut securely, but do not overtighten.
• Lower the blade guard back into position.

4. Naudojimo instrukcijos

4.1 Įjungimas / išjungimas

• To turn the saw ON, press the trigger switch.
• Norėdami IŠJUNGTI pjūklą, atleiskite gaiduko jungiklį.
• The saw is equipped with a lock-off switch for safety. Engage it when the tool is not in use.

4.2 Adjusting the Fence

• Loosen the fence adjustment knob or lever.
• Slide the fence to the desired angle (e.g., 90 degrees for straight cuts, or specific angles for miter cuts).
• Tighten the adjustment knob/lever firmly to secure the fence in place.

4.3 Pjovimo procedūra

• Pritvirtinkite ruošinį: Place the metal workpiece firmly against the fence and secure it using the vise clamp. Ensure the material is stable and will not shift during the cut.
• Start the saw: With the blade clear of the workpiece, press the trigger switch to start the motor and allow the blade to reach full speed.
• Make the cut: Slowly and steadily lower the blade into the workpiece. Do not force the cut; let the blade do the work. Maintain a firm grip on the handle.
• Complete the cut: Toliau leiskite žemyn, kol pjūvis bus baigtas.
• Release and retract: Release the trigger switch and allow the blade to stop completely before raising it from the workpiece.
• Išvalyti šiukšles: Wait for the saw to cool and for sparks to dissipate before removing cut pieces or clearing debris.

4.4 Medžiagų suderinamumas

This cut-off saw is designed for cutting various metal materials, including steel, aluminum, and other ferrous and non-ferrous metals. Always use the correct type of abrasive cut-off wheel for the specific material being cut.

5. Priežiūra

5.1 Valymas

• Always disconnect the saw from the power supply before cleaning.
• Regularly clean the saw to remove metal dust and debris. Use a dry cloth or compressed air.
• Įsitikinkite, kad ventiliacijos angos yra laisvos, kad išvengtumėte perkaitimo.
• Nenaudokite tirpiklių ar stiprių cheminių medžiagų, kurios gali pažeisti plastikines dalis.

5.2 Ašmenų keitimas

Refer to section 3.4 for detailed instructions on blade installation. Replace worn or damaged blades promptly to ensure safe and efficient cutting.

5.3 Saugykla

• Store the saw in a clean, dry, and secure location out of reach of children.
• Ensure the lock-off switch is engaged before storage.
• Saugokite maitinimo laidą nuo pažeidimų.

6. Problemų sprendimas

Dažnos problemos ir sprendimai:

• Pjūklas neužsiveda:
  • Patikrinkite, ar maitinimo laidas tvirtai įjungtas į veikiantį lizdą.
  • Patikrinkite, ar nesuveikė grandinės pertraukiklis.
  • Ensure the lock-off switch is disengaged.
  • Patikrinkite, ar maitinimo laidas nepažeistas.
• Poor cutting performance / Excessive vibration:
  • The abrasive wheel may be worn or damaged; replace it.
  • Įsitikinkite, kad ruošinys tvirtai pritvirtintasampred.
  • Check if the blade is installed correctly and the arbor nut is tight.
  • Do not force the cut; allow the blade to work at its own pace.
• Excessive sparking:
  • This is normal for metal cutting, but ensure the spark guard is in place.
  • Ensure the blade is appropriate for the material being cut.
  • Avoid excessive pressure during cutting.
• Variklio perkaitimas:
  • Įsitikinkite, kad ventiliacijos angos yra švarios nuo dulkių ir šiukšlių.
  • Avoid prolonged heavy use without breaks.

If problems persist, contact customer support or a qualified service technician.

7. Specifikacijos

Techniniai duomenys:

8. Garantija ir palaikymas

8.1 Informacija apie garantiją

This product comes with a manufacturer's warranty. Please refer to the warranty card included with your purchase or visit the official RYOBI webIšsamias garantijos sąlygas ir nuostatas rasite svetainėje. Išsaugokite pirkimo įrodymą, jei prireiktų pateikti garantijos pretenzijas.

8.2 Pagalba klientams

For technical assistance, spare parts, or service inquiries, please contact RYOBI customer support. Contact details can typically be found on the product packaging, the official RYOBI websvetainėje arba vietinio mažmenininko informaciją.
