1. Įvadas
This manual provides detailed instructions for the safe installation, operation, and maintenance of your ZMISHIBO HQ48 48-inch Ceiling Fan. Please read this manual thoroughly before installation and use, and retain it for future reference. This ceiling fan features integrated LED lighting, a quiet DC motor, and can be controlled via both a remote control and a smartphone application.

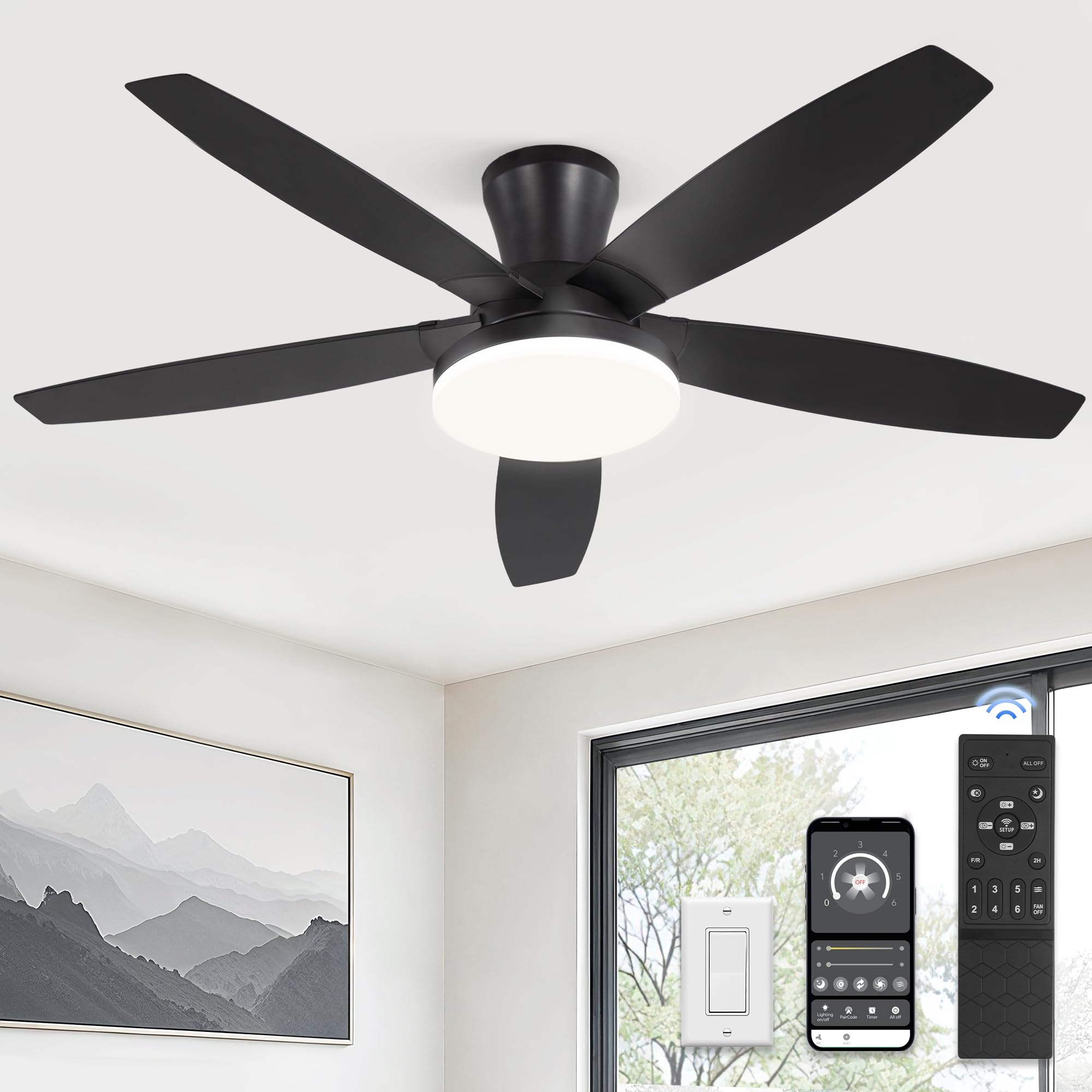

Image 1: ZMISHIBO HQ48 48-inch Ceiling Fan with Lights. This image shows the black ceiling fan with five blades and a central LED light, installed on a white ceiling.
2. Saugos informacija
Įrengdami ir naudodami elektros prietaisus, visada laikykitės pagrindinių saugos priemonių, kad sumažintumėte gaisro, elektros smūgio ir sužalojimo riziką.
- Elektros sauga: Ensure the power supply is disconnected at the circuit breaker before installation or maintenance. All wiring must be in accordance with national and local electrical codes.
- Montavimas: The fan must be mounted to a structurally sound ceiling capable of supporting the fan's weight. Use only the hardware provided.
- Ašmenų prošvaisa: Įsitikinkite, kad ventiliatoriaus mentės yra bent 2.1 metro (7 pėdų) atstumu nuo grindų ir yra pakankamai toli nuo sienų ar kitų kliūčių.
- Variklio veikimas: Nekiškite jokių daiktų į ventiliatoriaus menčių kelią.
- Šviesos šaltinis: Do not attempt to disassemble or replace the integrated LED light source. Contact customer support for service.
3. Pakuotės turinys
Verify that all components are present and undamaged before beginning installation. If any parts are missing or damaged, contact ZMISHIBO customer support.
- Lubų ventiliatoriaus variklio mazgas
- Ventiliatoriaus mentės (5)
- LED šviesos rinkinys
- Nuotolinio valdymo pultas su laikikliu prie sienos
- Mounting Bracket
- Aparatūros rinkinys (varžtai, vielinės veržlės ir kt.)
- Vartotojo vadovas
4. Sąranka ir diegimas
Installation of this ceiling fan requires basic electrical knowledge. If you are unsure about any steps, it is recommended to consult a qualified electrician.
4.1 Kontrolinis sąrašas prieš įdiegiant
- Įsitikinkite, kad grandinės pertraukiklis yra išjungtas.
- Confirm you have all necessary tools (screwdriver, wire strippers, ladder, etc.).
- Verify the mounting location is suitable and can support the fan's weight.
4.2 diegimo žingsniai
- Montavimo kronšteino montavimas: Pritvirtinkite tvirtinimo laikiklį prie lubų jungiamosios dėžutės naudodami pateiktus varžtus. Įsitikinkite, kad jis tvirtai pritvirtintas.
- Laidų jungtys: Connect the fan's electrical wires to your household wiring according to the wiring diagram in the quick installation guide. Use appropriate wire nuts.
- Fan Body Attachment: Carefully lift the fan motor assembly and attach it to the mounting bracket. Ensure all safety connections are made.
- Ašmenų montavimas: Attach the five fan blades to the motor housing using the provided screws. Ensure they are securely fastened.
- Šviesos komplekto montavimas: Connect the LED light kit wiring to the fan motor assembly and secure the light kit to the fan.
Image 2: Easy Installation. This image illustrates the simple process of attaching a fan blade to the motor housing, highlighting the ease of assembly.
Image 3: ZMISHIBO Ceiling Fan Dimensions and Components. This image shows the fan's overall dimensions (48 inches diameter, 11.4 inches height) and details of the 5 blades, silent DC motor, and LED light panel.
5. Naudojimo instrukcijos
Your ZMISHIBO HQ48 ceiling fan can be operated using the included remote control or a smartphone application.
5.1 Nuotolinio valdymo pulto valdymas
The remote control allows for comprehensive control over fan speed, light settings, and other features.
Image 4: Remote and App Control Interface. This image displays the remote control layout with labeled buttons and a smartphone screen showing the fan control app.
- Šviesos įjungimas/išjungimas: Norėdami įjungti arba išjungti LED lemputę, paspauskite šviesos mygtuką.
- CCT pakeitimas: Adjust the color temperature (3000K Warm, 4500K Natural, 6000K Cool White).
- Ventiliatoriaus greitis (1–6): Select desired fan speed from 1 (lowest) to 6 (highest).
- F/R Reverse Function: Pakeiskite ventiliatoriaus kryptį į vasarą (oro srautas žemyn) arba žiemą (oro srautas aukštyn).
- Laikmatis: Set a 2-hour auto-off timer.
- Naktinė šviesa: Activates a low-brightness light mode.
- Poravimas: Used for initial pairing with the fan.
5.2 Programėlės valdymo veikimas
Download the "HF Smart" app from Google Play or Apple App Store. Follow the in-app instructions to pair your fan. The app provides similar controls to the remote, including fan speed, light dimming, and color temperature adjustments.
5.3 Apšvietimo funkcijos
The integrated LED light offers customizable illumination.
Image 5: Adjustable Color Temperature and Smooth Dimming. This image shows three ceiling fans with different light temperatures (3000K Warm, 4500K Nature, 6000K Cold White) and a slider indicating dimming from 10% to 100%.
- Pritemdomas: Sureguliuokite ryškumą nuo 10% iki 100%.
- Spalvos temperatūra: Choose between 3000K (Warm White), 4500K (Natural White), and 6000K (Cool White).
- Atminties funkcija: The fan remembers your last brightness and color temperature setting if turned off for more than 10 seconds.
5.4 Ventiliatoriaus funkcijos
The fan features a quiet DC motor with multiple speed settings and a reversible function.
Image 6: 6 Speeds Selectable Fan Operation. This image illustrates the six fan speed levels, categorized into Soft Wind (Level 1-2), Natural Wind (Level 3-4), and Cool Wind (Level 5-6), with corresponding lifestyle images.
Image 7: Reversible Motor for Summer and Winter. This image shows the fan operating in two modes: forward for cool downward airflow in summer and reverse for warm upward airflow in winter.
- 6 vėjo greičiai: Choose from gentle breeze to strong airflow.
- Reversinis nuolatinės srovės variklis: Operates in forward mode for cooling during summer and reverse mode for circulating warm air during winter.
- Tylus veikimas: Engineered for low noise levels (approx. 35dB).
6. Priežiūra
Reguliarus valymas užtikrina optimalų jūsų lubų ventiliatoriaus veikimą ir ilgaamžiškumą.
- Valymas: Reguliariai nuvalykite ventiliatoriaus mentes ir variklio korpusą minkšta šluoste.amp audinys. Nenaudokite abrazyvinių valiklių ar tirpiklių.
- Ašmenų patikrinimas: Check fan blades for any cracks or damage. Replace if necessary.
- Sandarumo patikrinimas: Periodiškai patikrinkite visus varžtus ir jungtis, kad įsitikintumėte, jog jie tvirtai priveržti.
- Nereikia tepti: Nuolatinės srovės variklis yra nuolat tepamas ir nereikalauja papildomo tepimo.
7. Problemų sprendimas
If you encounter issues with your ZMISHIBO HQ48 ceiling fan, refer to the following common problems and solutions.
| Problema | Galima priežastis | Sprendimas |
|---|---|---|
| Ventiliatorius neįsijungia | Nėra maitinimo Atsilaisvinę laidų jungtys Nuotolinio valdymo pultas nesuporuotas | Patikrinkite grandinės pertraukiklį ir sieninį jungiklį Ensure all wires are securely connected (power off first) Pair the remote control with the fan (refer to section 5.1) |
| Šviesa neveikia | No power to light kit Light kit wiring issue | Check light switch and remote light button Verify light kit connections (power off first) |
| Nuotolinio valdymo pultas neveikia | Išsikrovusios baterijos Nesuporuotas Kliūtis | Pakeiskite baterijas Re-pair the remote with the fan Ensure clear line of sight to the fan's receiver |
| Ventiliatoriaus virpėjimas | Loose blades or mounting Nesubalansuoti peiliai | Tighten all blade screws and mounting hardware Ensure blades are installed correctly and balanced |
| Ventiliatorius kelia triukšmą | Atsilaisvinę varžtai Variklio ūžimas | Patikrinkite ir priveržkite visus varžtus A slight hum from DC motors is normal; if excessive, contact support |
If the problem persists after attempting these solutions, please contact ZMISHIBO customer support.
8. Specifikacijos
Detailed technical specifications for the ZMISHIBO HQ48 48-inch Ceiling Fan.
| Funkcija | Specifikacija |
|---|---|
| Prekės ženklas | ZMISHIBO |
| Modelio numeris | HQ48 |
| Dydis | 48 colių |
| Gaminio matmenys | 48 "D x 48" P x 11.4" A |
| Spalva | Juoda |
| Medžiaga | Plastikiniai |
| Variklio tipas | DC variklis |
| Greičių skaičius | 6 |
| Triukšmo lygis | 35 decibelų |
| Vattage | 50 vatų |
| Šviesos šaltinis | Integrated LED (24W, 1800LM) |
| Spalvos temperatūra | 3000K–6000K (reguliuojama) |
| Tamsinimo diapazonas | 10–100 % |
| Kontrolės metodas | Nuotolinio valdymo pultas, programų valdymas |
| Montavimo tipas | Praplaukite kalną |
| Naudojimas viduje / lauke | Indoor, Outdoor (Covered Patio) |
Image 8: LED Light and Energy-Efficient DC Motor. This image highlights the eye-care LED light panel and the pure copper strong DC motor, emphasizing energy efficiency and quiet operation.
9. Garantija ir palaikymas
ZMISHIBO is committed to providing quality products and customer satisfaction. While specific warranty details are not provided in this manual, please retain your proof of purchase for any warranty claims.
For technical assistance, troubleshooting, or any questions regarding your ZMISHIBO HQ48 ceiling fan, please contact ZMISHIBO customer support. We aim for a 24-hour response time to ensure your satisfaction.
Contact information can typically be found on the product packaging or the official ZMISHIBO websvetainę.
