Hunter Classic Plus 52-inch Ceiling Fan User Manual

1. Svarbi saugos informacija

Prieš pradėdami montuoti, atidžiai perskaitykite visas instrukcijas. Nesilaikant šių instrukcijų, gali kilti elektros smūgis, gaisras arba kūno sužalojimas.

• Prieš pradėdami dirbti su ventiliatoriumi, visada atjunkite maitinimą nuo pagrindinio jungiklio.
• Ensure all electrical connections are made in accordance with local codes and ordinances, and the National Electrical Code.
• The fan must be mounted to a structurally sound ceiling joist or outlet box capable of supporting the fan's weight (8.1 kg / 17.86 lbs).
• Montuodami ar valydami, nelenkite peilių laikiklių.
• Kai ventiliatorius veikia, laikykite rankas atokiai nuo ventiliatoriaus menčių.
• Šis ventiliatorius skirtas naudoti tik patalpose.

2. Pakuotės turinys

Prieš pradėdami surinkimą, patikrinkite, ar yra visi komponentai.

• Lubų ventiliatoriaus variklio mazgas
• 5 Reversible Fan Blades
• Ašmenų laikikliai
• Light Kit Assembly with Tulip-shaped Lamps
• Ventiliatoriaus greičio ir apšvietimo valdymo grandinės
• Mounting Hardware and Canopy
• Žemyn

3. Sąranka ir diegimas

Assembly is required for this ceiling fan. Follow these steps for proper installation.

3.1 Ventiliatoriaus montavimas

The Hunter Classic Plus fan is designed for ceiling mount installation. Ensure the electrical box is securely fastened to the building structure and can support the fan's weight.

1. Išjunkite maitinimą prie grandinės pertraukiklio.
2. Pritvirtinkite tvirtinimo laikiklį prie lubų elektros dėžutės.
3. Feed the electrical wires through the center hole of the mounting bracket.
4. Secure the downrod to the motor assembly, ensuring the set screw is tightened.
5. Carefully lift the fan assembly and hang it from the mounting bracket using the provided hook or ball-and-socket system.

3.2 Laidų jungtys

Connect the fan's electrical wires to the household wiring according to the wiring diagram provided in the full installation guide. Typically, this involves connecting:

• Green or bare copper wire (ground) from the fan to the household ground wire.
• White wire (neutral) from the fan to the household neutral wire.
• Black wire (hot) from the fan to the household hot wire.
• Blue wire (light kit hot) from the fan to the household hot wire (if separate light control is desired).

3.3 Peilių ir šviesos rinkinio pritvirtinimas

1. Attach each blade to a blade bracket using the provided screws.
2. Pritvirtinkite peilių mazgus prie variklio korpuso.
3. Connect the light kit wiring to the fan motor's light kit wires.
4. Attach the light kit housing and install the tulip-shaped lamps.
5. Sumontuokite stiklo gaubtus.

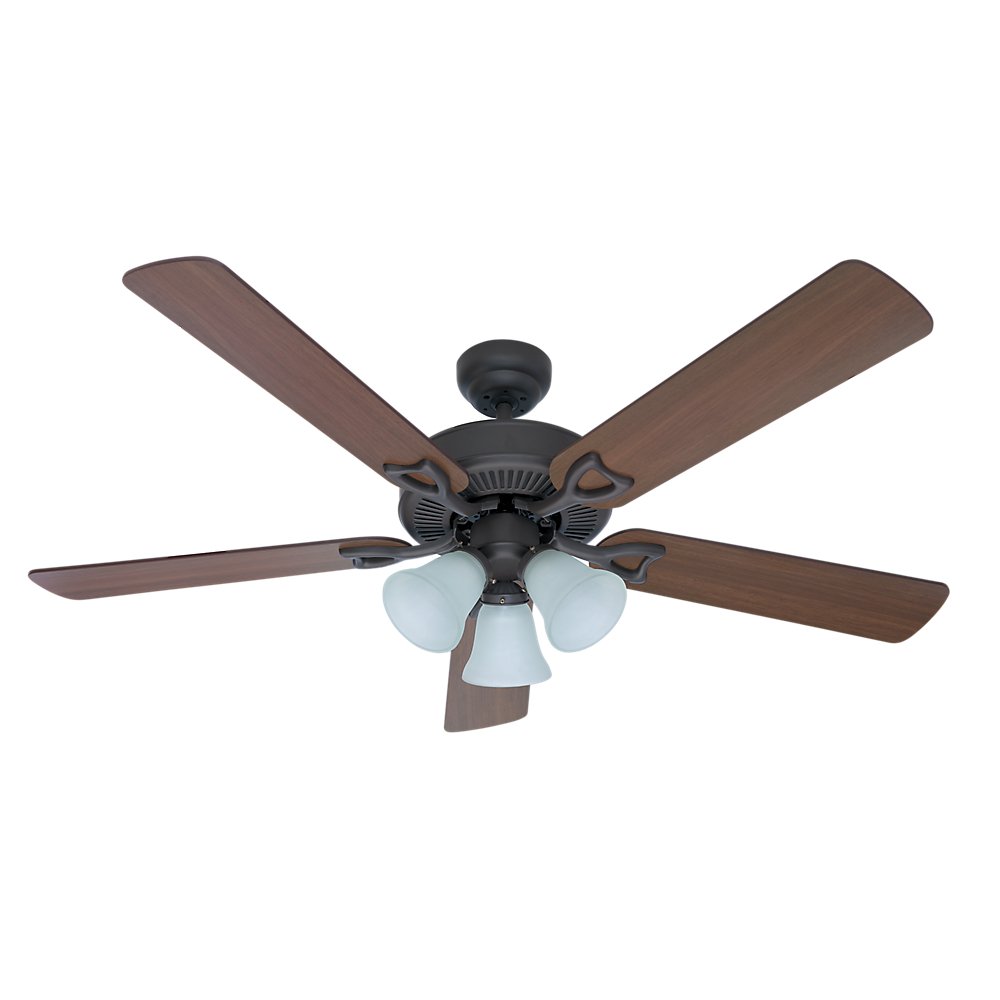

Figure 1: Hunter Classic Plus 52-inch Ceiling Fan (Model 21913) with bronze finish and integrated light kit. This image shows the fan fully assembled, highlighting its traditional style and reversible blades.

4. Naudojimo instrukcijos

The Hunter Classic Plus ceiling fan is operated using pull chains.

4.1 Ventiliatoriaus greičio valdymas

One pull chain controls the fan speed. Pull the chain repeatedly to cycle through the available speeds:

• 1st Pull: Didelis greitis
• 2nd Pull: Vidutinis greitis
• 3rd Pull: Mažas greitis
• 4th Pull: Išjungta

4.2 Šviesos valdymas

The second pull chain controls the integrated light kit. Pull the chain to turn the light On or Off.

4.3 Grįžtamojo variklio funkcija

The fan features a reversible Whisperwind motor for year-round comfort. A small switch on the fan motor housing (usually located above the light kit) controls the direction of blade rotation.

• Vasaros režimas (sukimas prieš laikrodžio rodyklę): Stumiamas oras žemyn, sukuriant vėsinantį vėjelį.
• Žiemos režimas (sukimas pagal laikrodžio rodyklę): Draws air upward, circulating warm air trapped near the ceiling.

Prieš keisdami sukimosi kryptį, visada išjunkite ventiliatorių ir palaukite, kol peiliai visiškai sustos.

5. Priežiūra

Reguliarus valymas užtikrina optimalų veikimą ir prailgina lubų ventiliatoriaus tarnavimo laiką.

• Valymas: Reguliariai nuvalykite ventiliatoriaus mentes ir variklio korpusą minkšta,amp šluoste. Nenaudokite abrazyvinių valiklių ar tirpiklių, nes jie gali pažeisti apdailą.
• Priveržimo varžtai: Check all screws, especially those on the blade attachments and mounting hardware, at least twice a year. Tighten any loose screws to prevent wobbling and noise.
• Elektros lemputės: Replace light bulbs as needed. Ensure the power is off before replacing bulbs. Refer to the light kit's specifications for the correct bulb type and wattage.
• Nereikia tepti: The Whisperwind motor is permanently lubricated and does not require oiling.

6. Problemų sprendimas

Before attempting any repairs, ensure the power is disconnected at the circuit breaker.

6.1 Fan Does Not Start

• Patikrinkite, ar įjungtas grandinės pertraukiklis.
• Įsitikinkite, kad visos laidų jungtys yra saugios.
• Patikrinkite, ar traukimo grandinė yra „Įjungta“ padėtyje.

6.2 Fan Wobbles

• Įsitikinkite, kad visi peilio varžtai yra priveržti.
• Check that the mounting bracket and downrod are securely fastened.
• Verify that the blades are balanced. A blade balancing kit (often sold separately) can help correct wobbling.

6.3 Light Kit Does Not Work

• Check that the light pull chain is in the 'On' position.
• Ensure light kit wire connections are secure.
• Replace any burnt-out light bulbs.

7. Specifikacijos

8. Garantija ir palaikymas

8.1 Informacija apie garantiją

The Hunter Classic Plus ceiling fan (Model 21913) comes with the following warranty:

• Variklis: 5 metų garantija.
• Kitos dalys: 1-year warranty on all other components of the Hunter fan.

Išsaugokite pirkimo įrodymą, kad galėtumėte kreiptis dėl garantijos.

8.2 Pagalba klientams

For technical assistance, replacement parts, or warranty inquiries, please contact Hunter Customer Service:

• Websvetainė: Visit the official Hunter Fan websvetainė, kurioje rasite pagalbos išteklius ir kontaktinę informaciją.
• Telefonas: Refer to your product packaging or the Hunter Fan website for the most current customer service phone numbers in your region.
