TP-Link EAP670 Omada WiFi 6 AX5400 belaidžio prieigos taško naudotojo vadovas

1. Įvadas

„TP-Link EAP670“ yra „Omada WiFi 6 AX5400“ belaidis 2.5 G lubinis prieigos taškas, skirtas užtikrinti didelės spartos ir patikimą belaidį ryšį. Šis įrenginys integruojamas į „Omada“ programiniu būdu apibrėžtų tinklų (SDN) platformą, siūlančią centralizuotą debesijos valdymą įvairiose tinklo aplinkose. Jis palaiko pažangias „Wi-Fi 6“ technologijas, tokias kaip OFDMA, MU-MIMO ir HE160, kad padidintų našumą ir pajėgumą.

Pagrindinės funkcijos:

• Itin greitas „Wi-Fi“ 6 greičiai: Užtikrina iki 5400 Mbps dviejų dažnių „Wi-Fi“ greitį, naudodamas 1024-QAM, HE160 ir „Long OFDM Symbol“ technologijas.
• 2.5 gigabitų eterneto prievadas: Įrengtas 2.5 GE prievadas, užtikrinantis kelių gigabitų našumą ir didesnį interneto pralaidumą.
• Maitinimas per Ethernet (PoE+): Palaiko 802.3at PoE+, kad būtų galima lanksčiai ir paprastai įdiegti, todėl nereikia šalia esančių maitinimo lizdų.
• „Omada“ SDN integracija: Sklandžiai integruojasi su „Omada SDN“ platforma, kad būtų galima centralizuotai valdyti prieigos taškus, komutatorius ir šliuzus.
• Prieiga prie debesies ir „Omada“ programėlė: Siūlo nuotolinę prieigą prie debesies ir valdymą per „Omada“ programėlę, leidžiančią valdyti iš bet kur ir bet kada.
• Pažangios belaidės technologijos: Ypatybės: tinklinis belaidis internetas, sklandus tarptinklinis ryšys, dažnių juostos valdymas, apkrovos balansavimas, eterio laiko teisingumas ir spindulių pluošto formavimas.

1 paveikslėlis: TP-Link EAP670 Omada WiFi 6 AX5400 belaidis prieigos taškas, priekis view su LED indikatoriumi.

2. Pakuotės turinys

Patikrinkite, ar jūsų pakuotėje yra šie elementai:

• TP-Link EAP670 prieigos taškas
• Maitinimo adapteris (12 V / 1.5 A nuolatinė srovė)
• Montavimo prie lubų / sienų komplektai
• Diegimo vadovas

3. Sąranka ir diegimas

EAP670 gali būti maitinamas per „Power over Ethernet“ (PoE+) arba standartinį nuolatinės srovės maitinimo adapterį. Jį galima montuoti tiek prie lubų, tiek prie sienos.

3.1 Įrenginys baigtasview

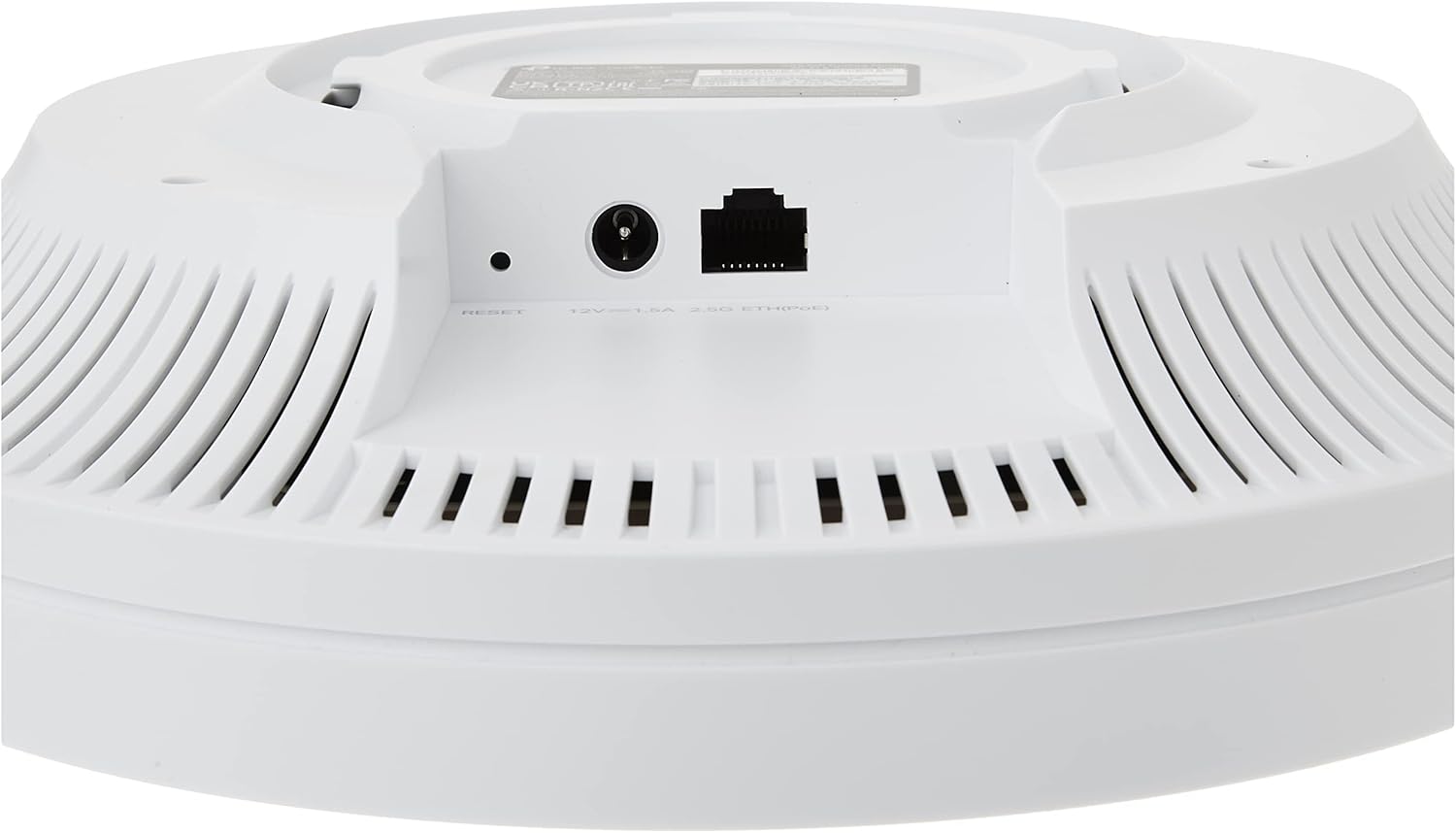

2 vaizdas: galinis view EAP670 paveikslėlis, kuriame parodytas 2.5 gigabito eterneto prievadas (suderinamas su „PoE+“), 12 V / 1.5 A nuolatinės srovės maitinimo įvestis ir atstatymo mygtukas.

3.2 Įrenginio maitinimas

1. PoE+ (rekomenduojama): Prijunkite Ethernet kabelį nuo „PoE+“ komutatoriaus (suderinamo su 802.3at) prie EAP670 2.5G Ethernet prievado. Įrenginys gaus ir maitinimą, ir duomenis per šį vieną kabelį.
2. DC maitinimo adapteris: Prijunkite pateiktą 12 V / 1.5 A nuolatinės srovės maitinimo adapterį prie EAP670 nuolatinės srovės įvesties prievado, tada įjunkite adapterį į maitinimo lizdą. Prijunkite tinklo eterneto kabelį prie 2.5 G eterneto prievado duomenims perduoti.

3 paveikslas: Diagrama, kurioje pavaizduotas EAP670 įrenginių, maitinamų TP-Link PoE komutatoriaus, diegimas, tiekiantis tiek energiją, tiek duomenis.

3.3 Įrenginio montavimas

Išsamias instrukcijas, kaip naudoti lubų / sienų tvirtinimo rinkinius, kad saugiai sumontuotumėte EAP670, rasite pridėtame montavimo vadove.

3.4 Pradinė konfigūracija

EAP670 galima konfigūruoti atskirai arba integruoti į „Omada SDN“ platformą. Pradinei sąrankai galite naudoti „Omada“ programėlę arba web naršyklė.

• „Omada“ programėlė: Atsisiųskite „Omada“ programėlę iš mobiliųjų programėlių parduotuvės. Nuskaitykite ant įrenginio pakuotės esantį serijos numerį (S/N), kad greitai pridėtumėte ir sukonfigūruotumėte savo EAP670.
• Web Naršyklė: Prijunkite kompiuterį prie EAP670 tinklo. Atidarykite web naršyklėje ir eikite į numatytąjį valdymo IP adresą (daugiau informacijos žr. diegimo vadove), kad pasiektumėte web- pagrįsta valdymo sąsaja.

4. EAP670 valdymas

EAP670 siūlo lanksčias valdymo parinktis, įskaitant autonominį režimą, programinės įrangos valdiklį, aparatinės įrangos valdiklį arba debesijos pagrindu veikiantį valdiklį „Omada SDN“ ekosistemoje.

4.1 „Omada“ SDN integracija

„Omada“ programiniu būdu apibrėžtų tinklų (SDN) platforma leidžia centralizuotai valdyti tinklo įrenginius. Tai apima prieigos taškus, komutatorius ir šliuzus, kurie visi valdomi iš vienos sąsajos.

4 paveikslėlis: Diagrama, iliustruojanti „Omada SDN“ platformą, kurioje rodomi įvairūs prieigos taškų tipai, „Jetstream“ komutatoriai, „Omada“ saugos šliuzai ir vieningos valdymo sąsajos (aparatinė, programinė ir debesijos valdikliai).

4.2 Prieiga prie debesies ir „Omada“ programėlė

Nuotolinė prieiga prie debesies ir „Omada“ programėlė leidžia centralizuotai valdyti visą tinklą skirtingose ​​vietose debesyje. Tai leidžia valdyti iš vienos sąsajos bet kada ir bet kur.

5 vaizdas: Baigtaview „Omada“ debesijos sprendimo verslo tinklams demonstravimas, centralizuoto valdymo per planšetinių kompiuterių ir išmaniųjų telefonų programėles, integruojant įvairius „Omada“ įrenginius.

Atsisiųskite „Omada“ programėlę patogiam valdymui: TP-Link Omada programėlė

4.3 Išplėstinės belaidžio ryšio funkcijos

EAP670 palaiko kelias pažangias belaidžio ryšio technologijas, skirtas optimizuoti tinklo našumą:

• Tinklo belaidis internetas: Sukuria vientisą tinklelio tinklą, kad būtų galima išplėsti aprėptį (reikalingi „Omada SDN“ valdikliai).
• Sklandus tarptinklinis ryšys: Leidžia įrenginiams automatiškai perjungti prieigos taškus, kad būtų užtikrintas nepertraukiamas ryšys (reikalingi „Omada SDN“ valdikliai).
• Juostos valdymas: Nukreipia dviejų dažnių juostos klientus į mažiau apkrautą 5 GHz dažnių juostą.
• Apkrovos balansavimas: Paskirsto kliento ryšius per kelis prieigos taškus, kad būtų išvengta perkrovos.
• Ryšio laiko sąžiningumas: Užtikrina, kad lėtesni klientai nemonopolizuotų eterio laiko, taip pagerinant bendrą tinklo efektyvumą.
• Spindulio formavimas: Sutelkia „Wi-Fi“ signalus į prijungtus įrenginius, kad būtų užtikrintas stipresnis ir patikimesnis ryšys.

6 paveikslėlis: Diagrama, iliustruojanti sklandaus tarptinklinio ryšio funkciją, kai įrenginiai automatiškai persijungia tarp kelių prieigos taškų, kad būtų užtikrintas nuolatinis ryšys visame pastate.

7 paveikslėlis: Diagrama, kurioje lyginamas EAP670 („Wi-Fi 6“) ir senesnių „Wi-Fi 5“ bei „Wi-Fi 6“ (HE80) įrenginių „Wi-Fi“ greitis, pabrėžiant AX5400 našumą.

5. Priežiūra

Norėdami užtikrinti optimalų EAP670 veikimą ir ilgaamžiškumą, atsižvelkite į šiuos priežiūros metodus:

• Firmware atnaujinimai: Reguliariai tikrinkite, ar yra TP-Link programinės įrangos atnaujinimų, ir įdiekite juos. websvetainėje arba per „Omada“ valdiklį. Programinės įrangos atnaujinimai dažnai apima našumo patobulinimus, saugos pataisas ir naujas funkcijas.
• Fizinis valymas: Įrenginį laikykite švarų ir be dulkių. Išorę valykite minkšta, sausa šluoste. Įsitikinkite, kad ventiliacijos angos nėra uždengtos.
• Aplinkos sąlygos: Naudokite įrenginį nurodytose temperatūros ir drėgmės ribose. Venkite tiesioginių saulės spindulių, per didelio karščio ar drėgmės.
• Tinklo stebėjimas: Naudokite „Omada“ valdiklį arba programėlę tinklo ir įrenginio būsenai stebėti ir nedelsiant reaguoti į visus įspėjimus.

6. Problemų sprendimas

Jei kyla problemų dėl EAP670, apsvarstykite šiuos trikčių šalinimo veiksmus:

• Nėra galios: Patikrinkite, ar maitinimo adapteris yra tvirtai prijungtas prie EAP670 ir veikiančio maitinimo lizdo arba ar „PoE+“ šaltinis yra aktyvus ir tinkamai prijungtas.
• Nėra interneto prieigos: Patikrinkite Ethernet kabelio jungtį su maršrutizatoriumi arba komutatoriumi. Įsitikinkite, kad jūsų maršrutizatorius turi aktyvų interneto ryšį. Jei naudojate „Omada“ valdiklį, patikrinkite jo būseną ir konfigūraciją.
• Silpnas „Wi-Fi“ signalas arba mažas greitis: Įsitikinkite, kad EAP670 sumontuotas optimalioje vietoje, atokiau nuo kliūčių ir trukdžių šaltinių (pvz., mikrobangų krosnelių, belaidžių telefonų). Patikrinkite teisinio atsakomybės apribojimo pastaboje nurodytus aplinkos veiksnius, kurie gali turėti įtakos belaidžio ryšio veikimui.
• Nepavyksta pasiekti valdymo sąsajos: Įsitikinkite, kad jūsų kompiuteris prijungtas prie to paties tinklo kaip ir EAP670. Patikrinkite IP adresą arba pagrindinio kompiuterio pavadinimą, naudojamą prieigai prie sąsajos. Pabandykite iš naujo paleisti EAP670.
• Įrenginio nustatymas iš naujo: Jei problemos išlieka, gali tekti atkurti EAP670 gamyklinius nustatymus. Suraskite atstatymo mygtuką (žr. 2 paveikslėlį) ir paspauskite bei palaikykite jį maždaug 5–10 sekundžių, kol pasikeis LED indikatorius. Įspėjimas: Tai ištrins visas pasirinktines konfigūracijas.

Teisinis atsisakymas: Faktinis belaidžio perdavimo greitis ir belaidžio ryšio aprėptis negarantuojami ir gali skirtis dėl aplinkos veiksnių (statybinių medžiagų, fizinių objektų, kliūčių), tinklo sąlygų (trikdžių, srauto, gaminio vietos, tinklo sudėtingumo) ir kliento apribojimų (nominalaus našumo, vietos, ryšio kokybės).

7. Specifikacijos

Žemiau pateikiamos TP-Link EAP670 Omada WiFi 6 AX5400 belaidžio prieigos taško techninės specifikacijos:

8 pav.: Išsamus view EAP670 matmenų ir prievadų etikečių, įskaitant 12 V / 1.5 A nuolatinės srovės įvestį ir 2.5 Gbps eterneto prievadą (802.3at PoE).

8. Garantija ir palaikymas

8.1 Informacija apie garantiją

„TP-Link EAP670“ suteikiama pirmaujanti pramonėje 5 metų garantija.

8.2 Techninė pagalba

Dėl techninės pagalbos kreipkitės į TP-Link palaikymo tarnybą:

• Telefonas: (866) 225-8139 (pasiekiama pirmadieniais–penktadieniais, nuo 6:00 iki 18:00 PST)
• Palaikymas Websvetainė: myproducts.tp-link.com/us
• El. paštas: support.USA@tp-link.com
