„Matterport Pro3 Performance Kit“ 3D „Lidar“ skaitmeninės kameros naudotojo vadovas

1. Įvadas

„Matterport Pro3 Performance Kit“ – tai profesionali 3D „Lidar“ skaitmeninių kamerų sistema, skirta fiksuoti ir kurti itin tikslius 3D virtualius turus patalpose ir lauke. Šiame vadove pateikiama esminė informacija apie „Pro3 Performance Kit“ nustatymą, naudojimą, priežiūrą ir trikčių šalinimą, siekiant užtikrinti optimalų veikimą ir ilgaamžiškumą.

„Pro3“ kamera naudoja itin greitą ir tikslų „Lidar“ jutiklį, kuris atlieka milijonus matavimų per vieną nuskaitymą, taip greitai ir tiksliai užfiksuodamas sudėtingas erdves. Ji palaiko išplėstinį nuskaitymo diapazoną iki 100 m dideliuose plotuose ir kiekvieną nuskaitymą atlieka per mažiau nei 20 sekundžių. Sistema sukurta nuolatiniam nuskaitymui su išimamomis baterijomis ir integruojama su „Matterport Capture“ programėle, skirta „iOS“ arba „Android“ įrenginiams.

2. Kas yra dėžutėje

„Matterport Pro3 Performance Kit“ rinkinį sudaro šie komponentai:

• „Matterport Pro3“ 3D lidaro skaitmeninė kamera
• Dvi (2) išimamos baterijos
• Akumuliatoriaus įkrovimo rinkinys
• Greitai nuimamas trikojo laikiklis
• Trikojis
• Ratuota Dolly
• Du (2) durų stabdžiai
• Mažas kietas dėklas
• Kuprinė

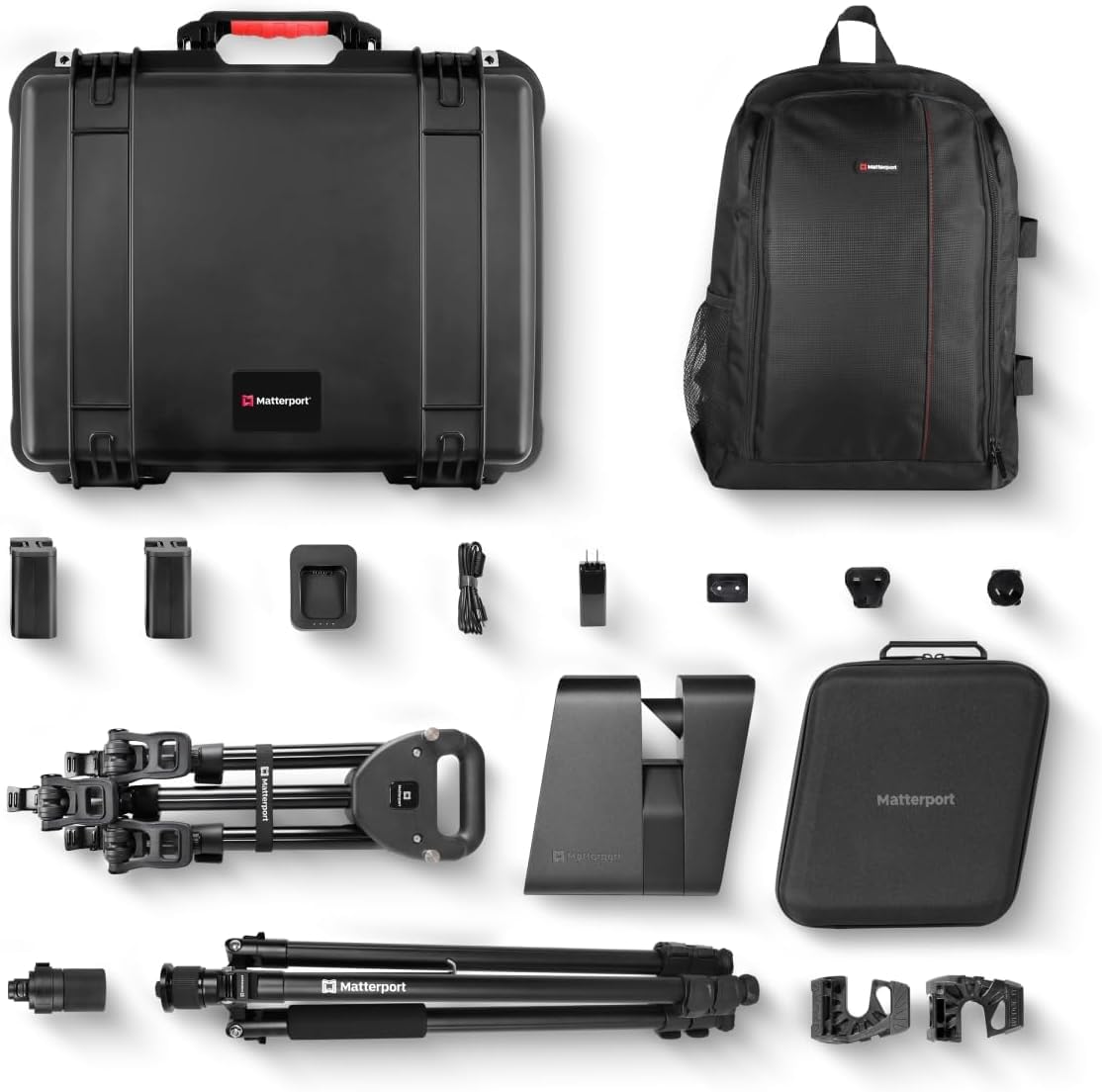

Paveikslėlis: Pateikiami visi „Matterport Pro3 Performance Kit“ komponentai, įskaitant fotoaparatą, baterijas, įkroviklį, trikojį, vežimėlį ir dėklus.

3. Sąranka

3.1 Baterijos įdėjimas ir įkrovimas

1. Įdėkite pilnai įkrautą bateriją į baterijų skyrių „Pro3“ kameros apačioje. Įsitikinkite, kad ji tvirtai užsifiksavo.
2. Norėdami įkrauti bateriją, prijunkite bateriją prie įkrovimo rinkinio ir įjunkite įkroviklį į maitinimo lizdą. Įkroviklio indikatoriaus lemputė rodys įkrovimo būseną.

Paveikslėlis: ranka, įkišanti išimamą bateriją į „Matterport Pro3“ kamerą, iliustruojanti baterijos keitimo procesą.

3.2 Kameros surinkimas ir montavimas

1. Ištieskite trikojo kojas ir tvirtai pritvirtinkite jas ant stabilaus paviršiaus.
2. Pritvirtinkite greito atleidimo trikojo laikiklį prie trikojo viršaus.
3. Pritvirtinkite „Pro3“ kamerą prie greito atleidimo trikojo laikiklio ir įsitikinkite, kad jis tvirtai pritvirtintas.
4. Norėdami pagerinti mobilumą, pritvirtinkite trikojį su kamera prie vežimėlio su ratukais.

Paveikslėlis: Matterport Pro3 kamera saugiai pritvirtinta prie trikojo, paruošta skenavimo operacijoms.

3.3 Programėlės diegimas ir prijungimas

1. Atsisiųskite „Matterport Capture“ programėlę iš „App Store“ („iOS“) arba „Google Play Store“ („Android“) į savo mobilųjį įrenginį.
2. Įsitikinkite, kad jūsų „Pro3“ kamera įjungta.
3. Atidarykite „Matterport Capture“ programėlę ir vykdykite ekrane pateikiamus nurodymus, kad prisijungtumėte prie „Pro3“ kameros per „Wi-Fi“.

Paveikslėlis: Mobilusis telefonas, kuriame rodoma „Matterport Capture“ programėlės sąsaja, rodanti sėkmingą ryšį su kamera ir pasirengimą nuskaityti.

4. Naudojimo instrukcijos

4.1 3D erdvių fiksavimas

1. Padėkite „Pro3“ kamerą norimoje pradinėje vietoje skenuojamoje erdvėje. Naudokite durų ribotuvus, kad durys neužsidarytų skenavimo metu.
2. Atidarykite „Matterport Capture“ programėlę prijungtame mobiliajame įrenginyje.
3. Pasirinkite „Nauja užduotis“ arba „Tęsti užduotį“ ir vykdykite programėlės nurodymus, kad pradėtumėte nuskaitymą. Kamera pasisuks ir užfiksuos aplinką.
4. Perkelkite kamerą į kitą skenavimo poziciją, užtikrindami pakankamą persidengimą su ankstesniu skenavimu, kad būtų galima tiksliai sulygiuoti. Pakartokite skenavimo procesą.
5. „Pro3“ gali nuskaityti tiek patalpų, tiek lauko aplinką, įskaitant tiesioginius saulės spindulius, pasižymint dideliu tikslumu.

Paveikslėlis: „Matterport Pro3“ kamera pastatyta lauke statybvietėje, demonstruojant jos gebėjimą nuskaityti didelius plotus per atstumą.

Paveikslėlis: „Matterport Pro3“ kamera rodoma erdvėje, kurioje šviesa keičiasi nuo prieblandos iki tiesioginių saulės spindulių, pabrėžiant jos gebėjimą sklandžiai filmuoti esant skirtingoms apšvietimo sąlygoms.

4.2 Duomenų apdorojimas ir valdymas

1. Kai visi norimi nuskaitymai bus atlikti, naudokite „Matterport Capture“ programėlę, kad įkeltumėte duomenis į savo „Matterport“ paskyrą.
2. „Matterport“ debesijos platforma apdoros neapdorotus nuskaitymo duomenis ir sukurs išsamų 3D modelį. Šis procesas gali užtrukti, priklausomai nuo nuskaitytos erdvės dydžio ir sudėtingumo.
3. Pasiekite ir tvarkykite savo 3D modelius naudodami „Matterport“ debesijos platformą. Čia galite pridėti tags, matavimus ir kurkite ekskursijas su gidu.

Paveikslėlis: Keturių skirtingų vidaus erdvių 3D modelių koliažas, iliustruojantis įvairią aplinką, kurią galima užfiksuoti ir valdyti „Matterport“ platformoje.

5. Priežiūra

5.1 Kameros valymas

• Švelniai nuvalykite fotoaparato korpusą minkštu, nepūkuotu skudurėliu.
• Objektyvui ir Lidar jutikliui valyti naudokite specializuotą objektyvo valymo šluostę ir tirpalą. Venkite abrazyvinių medžiagų ar stiprių cheminių medžiagų.
• Įsitikinkite, kad dulkės ar šiukšlės neuždengia Lidar jutiklio ar kameros objektyvo.

5.2 Baterijos priežiūra ir laikymas

• Baterijas laikykite vėsioje, sausoje vietoje, apsaugotoje nuo tiesioginių saulės spindulių ir ekstremalių temperatūrų.
• Prieš įkrovimą akumuliatorių visiškai neiškraukite.
• Jei fotoaparatą ilgesnį laiką laikysite nenaudojamą, išimkite bateriją iš fotoaparato korpuso.

5.3 Bendroji priežiūra

• Visada transportuokite fotoaparatą pridėtame kietame dėkle arba kuprinėje, kad apsaugotumėte jį nuo fizinių pažeidimų.
• Saugokite fotoaparatą nuo per didelės drėgmės ar dulkių.
• Prieš naudojimą reguliariai patikrinkite visų jungčių ir tvirtinimo elementų patikimumą.

6. Problemų sprendimas

Šiame skyriuje aptariamos dažniausiai pasitaikančios problemos, su kuriomis galite susidurti naudodami „Matterport Pro3 Performance Kit“.

6.1 Ryšio problemos

• Kamera neprisijungia prie programėlės: Įsitikinkite, kad kamera įjungta ir jos „Wi-Fi“ ryšys įjungtas. Patikrinkite mobiliojo įrenginio „Wi-Fi“ nustatymus, kad įsitikintumėte, jog jis prijungtas prie kameros tinklo. Jei reikia, paleiskite kamerą ir programėlę iš naujo.
• Programėlė neaptinka kameros: Patikrinkite, ar „Matterport Capture“ programėlė atnaujinta į naujausią versiją. Įsitikinkite, kad jūsų mobilusis įrenginys atitinka minimalius programėlės sistemos reikalavimus.

6.2 Skenavimo klaidos

• Skenavimo lygiavimo klaidos: Užtikrinkite pakankamą skenavimų persidengimą. Fotografavimo metu venkite judančių objektų ar žmonių skenavimo zonoje. Jei įmanoma, palaikykite pastovias apšvietimo sąlygas.
• Prasta nuskaitymo kokybė: Patikrinkite kameros objektyvą ir „Lidar“ jutiklį, ar nėra kliūčių ar dėmių. Skenavimo metu įsitikinkite, kad kamera stabiliai stovi ant trikojo.
• Baterija greitai išsikrauna: Prieš naudodami įsitikinkite, kad baterijos yra visiškai įkrautos. Ilgesniems skenavimo seansams apsvarstykite galimybę turėti atsarginių įkrautų baterijų.

6.3 Bendras našumas

• Kamera nereaguoja: Išjunkite ir vėl įjunkite kamerą. Jei problema išlieka, susisiekite su „Matterport“ palaikymo tarnyba.

Dėl papildomos pagalbos žr. oficialius „Matterport“ pagalbos išteklius, esančius jų svetainėje. websvetainę.

7. Specifikacijos

8. Garantija ir palaikymas

„Matterport Pro3 Performance Kit“ komplektui taikoma gamintojo garantija. Dėl konkrečių garantijos sąlygų žr. prie gaminio pridėtus dokumentus arba apsilankykite oficialioje „Matterport“ svetainėje. websvetainėje. Dėl techninės pagalbos, produkto registracijos ir prieigos prie papildomų išteklių apsilankykite „Matterport“ pagalbos puslapis.

Atkreipkite dėmesį, kad „Pro3“ kamera geriausiai veikia su „Matterport“ profesionalų arba verslo planu, kuris suteikia prieigą prie aukščiausios kokybės funkcijų ir programėlės „Matterport Capture“. Išsamesnės informacijos apie planus galite rasti „Matterport“ svetainėje. websvetainę.
