Olimpia Splendid UNICO EVO 25 PVAN Inverter Monoblocco Air Conditioner User Manual

1. Produktas baigtasview

The Olimpia Splendid UNICO EVO 25 PVAN is a monobloc inverter air conditioner designed for both cooling and heating (heat pump version). It eliminates the need for an external unit, requiring only two holes on the exterior wall for air intake and exhaust. This model utilizes R290 natural refrigerant, known for its low environmental impact.

Priekyje view of the Olimpia Splendid UNICO EVO 25 PVAN monobloc air conditioner

Vaizdo aprašymas: Priekinė dalis view of the Olimpia Splendid UNICO EVO 25 PVAN monobloc air conditioner, showing its sleek white design and the Olimpia Splendid logo.

2. Svarbi saugos informacija

Prieš montuodami ir naudodami atidžiai perskaitykite visas instrukcijas. Išsaugokite šį vadovą ateičiai.

Šį prietaisą gali naudoti vaikai nuo 8 metų ir asmenys, turintys ribotų fizinių, jutiminių ar protinių gebėjimų arba neturintys patirties ir žinių, jei jie yra prižiūrimi arba yra instruktuojami, kaip saugiai naudoti prietaisą ir supranta su tuo susijusius pavojus. .
Vaikai neturi žaisti su prietaisu. Vaikai negali valyti ir atlikti naudotojo priežiūros darbų be priežiūros.
Įsitikinkite, kad maitinimo šaltinis atitinka specifikacijas, nurodytas ant etiketės.
Neužblokuokite oro įleidimo ir išleidimo angų.
Nekiškite jokių daiktų į prietaisą.
In case of malfunction, disconnect power immediately and contact qualified service personnel.
Montavimą turi atlikti kvalifikuoti darbuotojai, laikydamiesi vietinių taisyklių.
The appliance contains R290 refrigerant. Installation, servicing, and repair must be carried out by personnel certified to handle flammable refrigerants.

3. Pagrindinės produkto savybės

Monobloc Design: No outdoor unit required, maintaining external aesthetics.
Šilumos siurblio funkcionalumas: Provides both cooling and heating.
R290 šaltnešis: Environmentally friendly with very low Global Warming Potential (GWP).
Slim Profile: Only 18 cm thick for minimal intrusion.
Optimized Air Diffusion: Wide flap ensures even air distribution.
Pažangus filtravimas: Electrostatic filter for dust and activated carbon filter for odors.
Tylus veikimas: Maximum 30 dB(A) in Silent Mode.
Integruoti valdikliai: On-board touch display, remote control, and integrated WiFi for smart control.
BMS suderinamumas: RS485 port for external Building Management Systems (Modbus RTU).
Tvari pakuotė: 100% recyclable, 98% plastic-free.

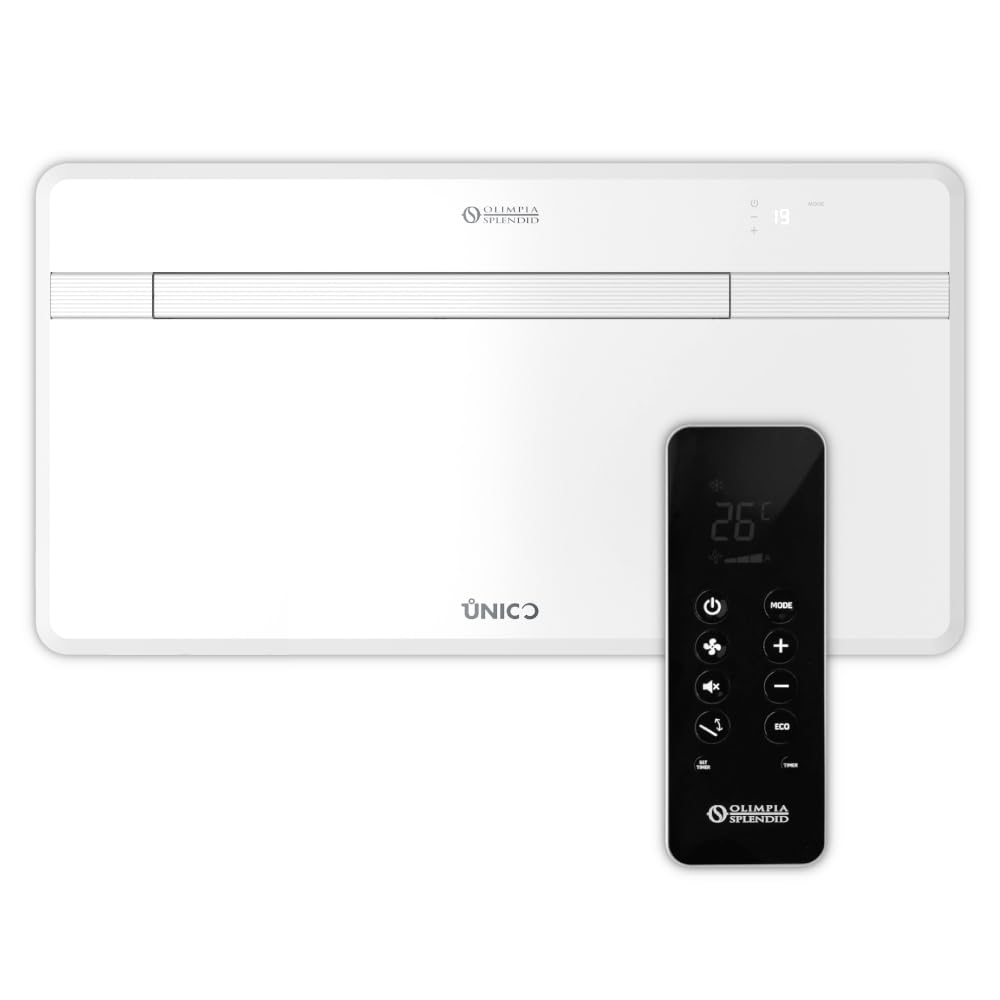

Remote control for Olimpia Splendid UNICO EVO 25 PVAN air conditioner

Image Description: The remote control for the UNICO EVO 25 PVAN air conditioner, featuring buttons for power, mode, fan speed, mute, swing, ECO, and timer settings, along with a digital display.

4. Sąranka ir diegimas

Installation of the UNICO EVO 25 PVAN unit requires professional assistance due to the need for wall drilling and electrical connections.

4.1. Vietos parinkimas

Choose an interior wall suitable for supporting the unit's weight.
Ensure sufficient space around the unit for air circulation and maintenance.
Venkite vietų, kuriose yra tiesioginių saulės spindulių ar šilumos šaltinių.
The unit requires two external holes (160-202 mm diameter) for air intake and exhaust.

4.2. Įrenginio montavimas

Follow the detailed mounting template provided with the product. Securely fasten the mounting bracket to the wall.

4.3. Elektrinis sujungimas

Connect the unit to a dedicated power outlet according to local electrical codes. This must be done by a qualified electrician.

4.4. Kondensato nutekėjimas

The unit is designed for automatic condensate evaporation in cooling mode. For heating mode or high humidity conditions, a condensate drain connection may be required. The unit can be configured for "SOLO FREDDO" (cooling only) or "SOLO CALDO" (heating only) if condensate drainage is not available for the respective function.

Olimpia Splendid UNICO EVO 25 PVAN air conditioner installed on a wall in a room

Image Description: The Olimpia Splendid UNICO EVO 25 PVAN air conditioner mounted on a grey wall in a modern room, demonstrating its discreet integration into the living space.

5. Naudojimo instrukcijos

The UNICO EVO 25 PVAN can be operated via the on-board touch controls, the supplied remote control, or through the integrated WiFi via a smartphone application.

5.1. On-Board Controls

The backlit display on the unit allows for basic control of power, mode, and temperature settings.

5.2. Nuotolinio valdymo pultas

Point the remote control towards the unit's receiver.

Maitinimo mygtukas (⏻): Įjungia/išjungia įrenginį.
Režimo mygtukas (MODE): Cycles through operating modes: Auto, Cooling, Heating, Fan, Dehumidification.
Temperatūros reguliavimas (+/-): Padidina arba sumažina nustatytą temperatūrą.
Ventiliatoriaus greičio mygtukas (💨): Reguliuoja ventiliatoriaus greitį (mažas, vidutinis, didelis, automatinis).
Mute Button (🔇): Activates/deactivates Silent Mode for reduced noise.
Swing Button (⇆): Controls the air flap movement for optimal air distribution.
ECO Button (ECO): Įjungia energijos taupymo režimą.
SET TIMER / TIMER: Sets or cancels the operating timer.

5.3. WiFi Control

Download the dedicated Olimpia Splendid app from your smartphone's app store. Follow the in-app instructions to connect your UNICO EVO 25 PVAN to your home WiFi network for remote control and advanced features.

6. Priežiūra

Reguliarus oro kondicionieriaus aptarnavimas užtikrina optimalų veikimą ir ilgaamžiškumą.

6.1. Filtro valymas

The unit is equipped with an electrostatic filter and an activated carbon filter.

Prieš valydami įrenginį išjunkite ir ištraukite.
Open the front panel to access the filters.
Remove the filters and clean them with a vacuum cleaner or wash them with lukewarm water and mild detergent.
Prieš įdėdami filtrus atgal, leiskite jiems visiškai išdžiūti.
Clean filters every 2-4 weeks, depending on usage and air quality.

6.2. Išorės valymas

Nuvalykite išorę casing su minkštu, damp audinys. Nenaudokite abrazyvinių valiklių ar tirpiklių.

6.3. Sezoninė priežiūra

Before long periods of inactivity (e.g., end of season), run the unit in fan-only mode for a few hours to dry the internal components.
Ensure the air intake and exhaust grilles are clear of obstructions.

7. Problemų sprendimas

Before contacting technical support, refer to the following common issues and solutions.

Problema	Galima priežastis	Sprendimas
Įrenginys neįsijungia	Nėra maitinimo	Patikrinkite maitinimo laido jungtį ir grandinės pertraukiklį.
Įrenginys neefektyviai vėsina / šildo	Nešvarūs filtrai	Išvalykite arba pakeiskite oro filtrus.
	Blocked air inlets/outlets	Ensure grilles are clear.
	Neteisingas temperatūros nustatymas	Adjust desired temperature.
Neįprastas triukšmas	Atsipalaidavę komponentai	Susisiekite su kvalifikuotu aptarnavimo personalu.
Vandens nutekėjimas	Užsikimšęs kondensato nutekėjimas	Check and clear condensate drain if applicable.
Nuotolinio valdymo pultas neveikia	Išsikrovusios baterijos	Pakeiskite baterijas.
	Kliūtis tarp nuotolinio valdymo pulto ir įrenginio	Užtikrinkite aiškią matomumo liniją.

If the problem persists, contact Olimpia Splendid customer support or a qualified technician.

8. Techninės specifikacijos

Modelis: UNICO EVO 25 PVAN
Produkto kodas: 02455
Matmenys (P x A x G): 101.5 cm x 54 cm x 18 cm
Aušinimo talpa: 2.1 kW
Energijos vartojimo efektyvumo klasė (aušinimas): Iki A+
Šaltnešis: R290 (GWP=3)
Noise Level (Min): 30 dB(A) (Silent Mode)
Filtro tipas: Elektrostatinė, aktyvuota anglis
Maitinimo šaltinis: AC Adapter (Standard electrical connection)
Ypatingos savybės: Heating, WiFi, Remote Control, BMS (Modbus RTU)

Note: Specifications are subject to change without notice. Refer to the product label for exact details.

9. Garantija ir palaikymas

Your Olimpia Splendid UNICO EVO 25 PVAN air conditioner is covered by a manufacturer's warranty. Please refer to the warranty card included with your product for specific terms and conditions.

For technical assistance, spare parts, or warranty claims, please contact Olimpia Splendid customer service or visit their official websvetainę.

Olimpia Splendid Official Websvetainė: www.olimpiasplendid.it

Klientų aptarnavimas: Refer to your local dealer or the contact information provided in the warranty documentation.
