OTOFIX D1 PROS 2025 dvikrypčio nuskaitymo įrankio naudotojo vadovas

1. Įvadas

„OTOFIX D1 PROS 2025“ yra profesionalios klasės dvikryptis nuskaitymo įrankis, skirtas išsamiai transporto priemonių diagnostikai ir priežiūrai. Jis integruoja pažangias funkcijas, tokias kaip ECU kodavimas, plačios techninės priežiūros funkcijos, aktyvūs testai ir valdoma diagnostika, kad padėtų automobilių technikams ir entuziastams.

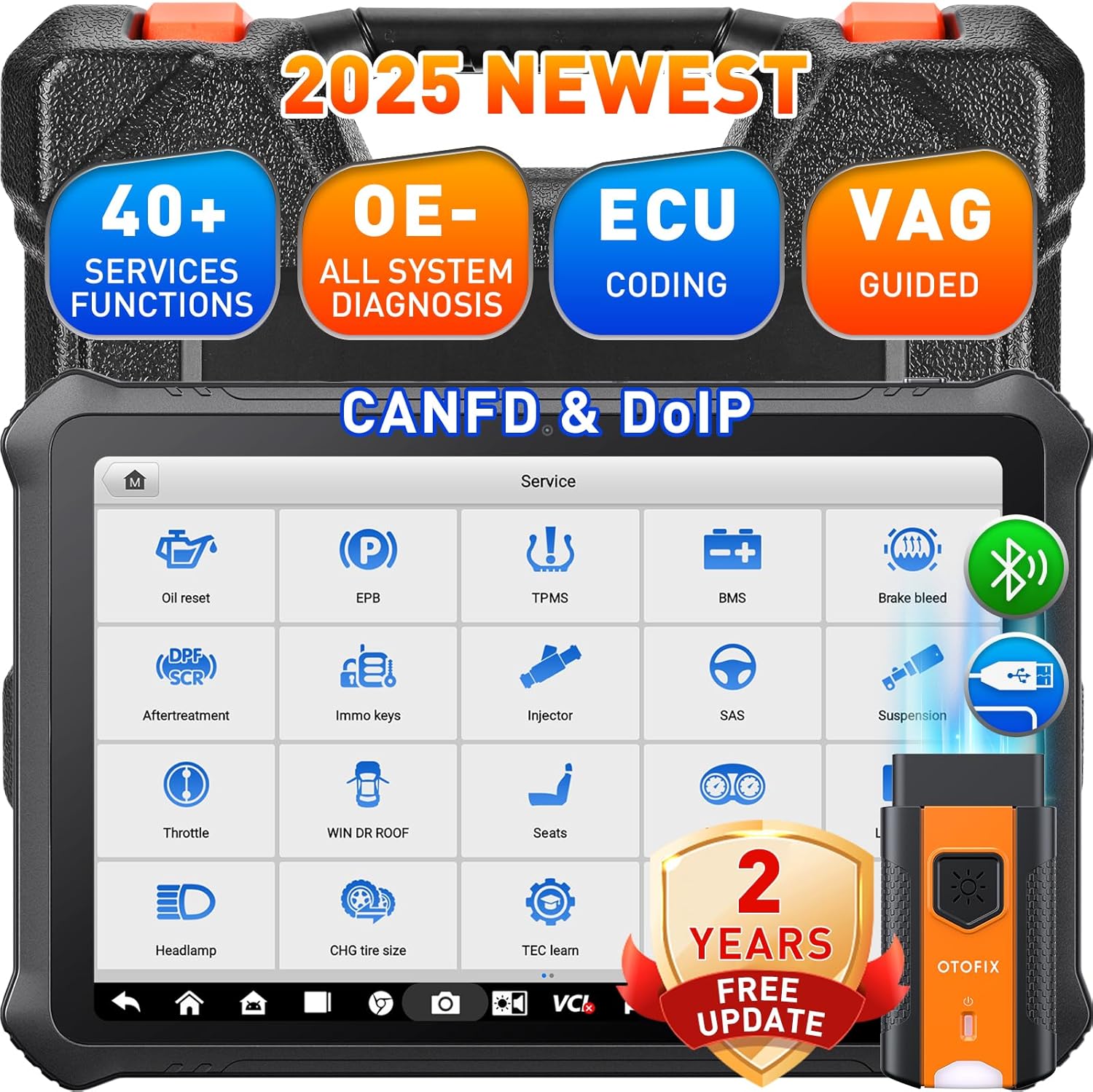

Paveikslėlis: OTOFIX D1 PROS 2025 nuskaitymo įrankio demonstracijaasindėl tvirtos konstrukcijos ir pagrindinių funkcijų, tokių kaip daugiau nei 40 paslaugų, originalios įrangos lygio diagnostika, ECU kodavimas ir VAG valdomos funkcijos, kartu su CANFD ir DoIP palaikymu bei 2 metų nemokamais atnaujinimais.

2. Sąranka ir pirmasis naudojimas

2.1 Išpakavimas ir pirminė apžiūra

Atsargiai išpakuokite visus komponentus iš nešiojimo dėklo. Patikrinkite, ar yra visi pakavimo sąraše išvardyti elementai ir ar jie nepažeisti. Paprastai pakuotę sudaro:

• OTOFIX D1 PROS automobilių skaitytuvas
• OTOFIX V1 transporto priemonės ryšio sąsaja (VCI)
• Maitinimo / nuolatinės srovės adapteris (12 V)
• Pagalbinio maitinimo lizdo adapteris
• C tipo USB kabelis
• Atsarginiai saugikliai (2 vnt.)
• USB į Ethernet adapteris
• Greitas nuorodų vadovas
• Pakavimo sąrašas
• Minkštas audinys
• Dėklas nešiojimui

2.2 Įrenginio įkrovimas

Prieš pirmą kartą naudodami, visiškai įkraukite OTOFIX D1 PROS skaitytuvą naudodami pridedamą A/DC adapterį. Įrenginys turi 15000 mAh bateriją, skirtą ilgam veikimui.

2.3 VCI prijungimas

Prijunkite OTOFIX V1 VCI prie automobilio OBDII prievado. VCI belaidžiu būdu bendrauja su D1 PROS planšetiniu kompiuteriu per „Bluetooth“, todėl diagnostikos operacijos yra lanksčios.

2.4 Pradinė programinės įrangos sąranka

Pirmą kartą įjungę, vykdykite ekrane pateikiamus nurodymus, kad atliktumėte pradinę sąranką, įskaitant kalbos pasirinkimą ir „Wi-Fi“ ryšį. Įsitikinkite, kad interneto ryšys yra stabilus, kad galėtumėte registruoti programinę įrangą ir gauti naujinimus.

3. Nuskaitymo įrankio valdymas

3.1 Sąsajos naršymas

„OTOFIX D1 PROS“ veikia su „Android 10.0“ operacine sistema ir turi 10.1 colio jutiklinį ekraną. Pagrindiniame meniu yra prieiga prie įvairių funkcijų, tokių kaip diagnostika, aptarnavimas, nustatymai, duomenų tvarkyklė ir atnaujinimas.

3.2 Visos sistemos nuskaitymo atlikimas („AutoScan 2.0“)

Pagrindiniame meniu pasirinkite parinktį „Diagnostika“. „AutoScan 2.0“ funkcija leidžia greitai identifikuoti transporto priemonę ir atlikti išsamų visų galimų modulių (pvz., variklio, AT, TPMS, PCM, BCM, ECM) nuskaitymą, kad būtų galima nuskaityti ir išvalyti diagnostinius gedimų kodus (DTC).

Paveikslėlis: OTOFIX D1 PROS ekranas, kuriame rodoma OE-All System Diagnosis sąsaja, iliustruojanti galimybę skaityti kodus, išvalyti kodus, view ECU informaciją ir atlikti aktyvius bandymus įvairiuose transporto priemonės moduliuose.

3.3 ECU kodavimas

„D1 PROS“ palaiko tiek internetinį, tiek ir neprisijungus veikiantį ECU kodavimą. Ši funkcija leidžia koduoti, suderinti, iš naujo išmokti ir inicijuoti naujai pakeistus ECU. Personalizavimo funkcijos leidžia įjungti arba išjungti konkrečias transporto priemonės funkcijas pagal naudotojo pageidavimus.

• Internetinis kodavimas: Palaikomi tokie prekių ženklai kaip VW, Skoda, Peugeot, Citroen, DS.
• Kodavimas neprisijungus: Galima įsigyti daugiau nei 25 modeliams.
• Programuojamo modulio diegimas (PMI): „Ford“ automobiliams leidžia įrašyti iš anksto nustatytus ECU duomenis į naujus modulius.

Paveikslėlis: Vizualinis OTOFIX D1 PROS pažangių ECU kodavimo galimybių vaizdas, rodantis, kaip galima suderinti pakeistus komponentus, išjungti nereikalingas funkcijas, įjungti paslėptas funkcijas ir pritaikyti transporto priemonės nustatymus.

3.4 Aptarnavimo funkcijos

Įrankis turi daugiau nei 40 aptarnavimo funkcijų, skirtų įprastoms priežiūros ir remonto užduotims. Šios funkcijos palengvina atstatymo, inicijavimo ir pritaikymo procedūras pakeitus komponentą arba išjungus gedimų indikatorių L.amps (MIL).

• Alyvos atstatymas
• EPB (elektroninio stovėjimo stabdžio) atstatymas
• TPMS (padangų slėgio stebėjimo sistemos) atstatymas
• ABS kraujavimas
• Injektoriaus kodavimas
• Droselio atitikimas
• BMS (akumuliatorių valdymo sistemos) atstatymas
• SAS (vairo kampo jutiklio) atstatymas
• Ir daug daugiau.

Paveikslėlis: Koliažas, iliustruojantis įvairias praktines specialiąsias OTOFIX D1 PROS funkcijas, įskaitant alyvos lygio atstatymą, stabdžių nuorinimą, automatinį užvedimą / sustabdymą, TPMS atstatymą, purkštukų kodavimą ir EPB atstatymą.

3.5 Dvipusis valdymas (aktyvus bandymas)

Aktyvaus testavimo funkcija leidžia „D1 PROS“ siųsti komandas tiesiai į transporto priemonės valdymo blokus (ECU), kad būtų galima patikrinti pavaras ir nustatyti gedimus. Tai apima tokių komponentų kaip kuro siurbliai, valytuvai, langai ir žibintai testavimą.

Paveikslėlis: Grafikas, demonstruojantis dvikrypčio valdymo funkciją, rodantis, kaip OTOFIX D1 PROS gali siųsti komandas į transporto priemonės ECU, kad patikrintų tokius komponentus kaip kuro siurbliai, EVAP sistemos, valytuvai, durys / langai ir lamp signalus.

3.6 VAG valdomos funkcijos

VAG modeliams (VW, Audi, Skoda, Seat) vedančios funkcijos pateikia nuoseklias instrukcijas sudėtingoms procedūroms, tokioms kaip ECU kalibravimas, aktyvūs testai ir funkcijų nustatymai, supaprastindamos diagnostiką nereikalaujant saugos kodų ar kanalų numerių.

3.7 FCA SGW prieiga

„OTOFIX D1 PROS“ suteikia saugią prieigą prie FCA SGW (apsaugos šliuzo) transporto priemonių diagnostikos ir apeina „Renault“ šliuzą, supaprastindamas diagnostikos procedūras šiems konkretiems transporto priemonių prekių ženklams.

4. Priežiūra

4.1 Programinės įrangos naujiniai

„OTOFIX D1 PROS“ suteikiamas 2 metų nemokamas programinės įrangos atnaujinimas. Reguliariai atnaujinkite programinę įrangą, kad užtikrintumėte optimalų veikimą, prieigą prie naujausios informacijos apie automobilius ir naujų funkcijų. Atnaujinimai paprastai atliekami per „Wi-Fi“ per įrenginio programėlę „Atnaujinimas“.

4.2 Valymas ir laikymas

Ekranui ir įrenginio išorei valyti naudokite pridėtą minkštą šluostę. Venkite naudoti abrazyvinius valiklius ar tirpiklius. Kai nenaudojate, laikykite įrenginį nešiojimo dėkle vėsioje, sausoje vietoje, toliau nuo tiesioginių saulės spindulių ir ekstremalių temperatūrų.

4.3 Akumuliatoriaus priežiūra

Norėdami pailginti akumuliatoriaus veikimo laiką, venkite dažnai visiškai jį iškrauti. Jei įrenginį ilgesnį laiką nenaudojate, įsitikinkite, kad akumuliatorius įkrautas maždaug iki 50–70 %.

5. Problemų sprendimas

5.1 VCI ryšio problemos

Jei VCI neprisijungia prie planšetinio kompiuterio per „Bluetooth“, įsitikinkite, kad:

• VCI yra tvirtai prijungtas prie transporto priemonės OBDII prievado.
• Įjungtas transporto priemonės uždegimas.
• „D1 PROS“ planšetiniame kompiuteryje įjungtas „Bluetooth“.
• Pabandykite iš naujo paleisti ir planšetinį kompiuterį, ir transporto priemonę.

5.2 Lėtas veikimas

Nors „D1 PROS“ sukurtas greitam veikimui, jei pastebite lėtumą:

• Uždarykite visas nereikalingas fonines programas.
• Įsitikinkite, kad turite pakankamai vietos saugykloje (4 + 128 GB atminties).
• Atlikite sistemos paleidimą iš naujo.
• Įsitikinkite, kad programinė įranga yra atnaujinta.

5.3 Diagnostikos funkcija nepasiekiama tam tikriems automobiliams

Kai kurios išplėstinės funkcijos gali būti neprieinamos visiems transporto priemonių modeliams ar pagaminimo metams. Dėl konkrečių suderinamumo klausimų žr. transporto priemonių sąrašą arba susisiekite su OTOFIX palaikymo tarnyba.

6. Specifikacijos

Paveikslėlis: iliustracija, kurioje parodytos tvirtos „OTOFIX D1 PROS“ aparatinės įrangos savybės, įskaitant 7250 mAh bateriją (pastaba: specifikacijoje nurodyta 15000 mAh, paveikslėlyje gali būti nurodytas kitas modelis arba senesnės specifikacijos, priklausomai nuo teksto specifikacijos), 4 + 128 GB atminties, 10.4 colio ekraną, „Android 11.0“ OS (pastaba: specifikacijoje nurodyta „Android 10.0“, atsižvelgiant į teksto specifikaciją) ir aštuonių branduolių procesorių.

7. Garantija ir palaikymas

„OTOFIX D1 PROS“ nuskaitymo įrankiui suteikiamos išsamios techninės pagalbos ir garantijos sąlygos:

• 2 metai nemokamų atnaujinimų: Mėgaukitės dvejų metų nemokamais programinės įrangos atnaujinimais, kad jūsų įrankis būtų atnaujintas su naujausiais transporto priemonių modeliais ir diagnostikos funkcijomis.
• 1 metų kokybės užtikrinimas: Produktams taikoma vienerių metų kokybės garantija.
• 30 dienų grąžinimas ir pakeitimas: Grąžinimui arba pakeitimui suteikiamas 30 dienų laikotarpis nuo įsigijimo datos.
• Atsakymas po pardavimo visą parą: Prieiga prie klientų aptarnavimo visą parą, jei turite klausimų ar rūpesčių.
• Visą gyvenimą trunkanti techninė instrukcija: Pasinaudokite visą gyvenimą trunkančiu techniniu mokymu ir palaikymu.

Dėl išsamios informacijos apie garantiją ar techninės pagalbos kreipkitės į oficialų OTOFIX atstovą. websvetainėje arba susisiekite tiesiogiai su jų klientų aptarnavimo tarnyba.

Paveikslėlis: Grafikas, kuriame aprašomi „OTOFIX D1 PROS“ pirkimo be rizikos privalumai, įskaitant visą gyvenimą galiojančias technines instrukcijas, 2 metų nemokamą atnaujinimą, 1 metų kokybės garantiją, 30 dienų grąžinimą ir keitimą bei 24 valandų per savaitę teikiamą atsakymą po pardavimo.
